Pour un éclairage sur rail, le choix du système de commande dépend avant tout du niveau de contrôle recherché. DALI-2 convient bien à la gestion individuelle et par zones, DMX aux effets et changements dynamiques, Casambi aux installations sans fil et 0–10 V aux besoins de variation simples.
Le protocole ne devrait donc pas être choisi avant de définir le fonctionnement du magasin. Dans un projet retail, la question est plutôt de savoir quelles zones doivent être indépendantes, quels scénarios sont nécessaires et quelle infrastructure peut être installée.

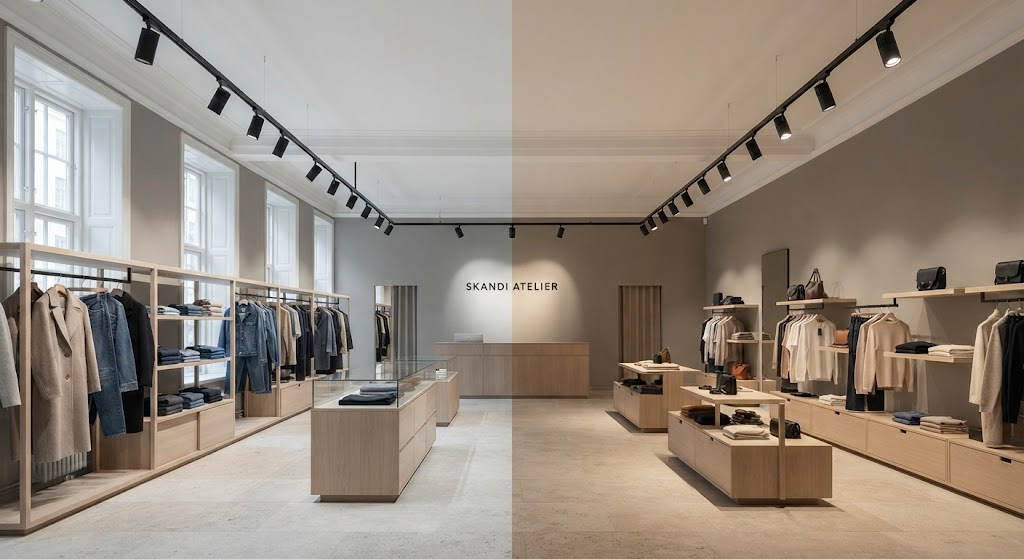

DALI-2, DMX, Casambi ou 0–10 V : quelles sont les différences ?
| Système | Fonctionnement | Atout principal | Applications courantes |
|---|---|---|---|
| DALI-2 | Numérique, adressable | Contrôle individuel et par groupes | Magasins, bureaux, hôtels, bâtiments tertiaires |
| DMX | Numérique | Contrôle rapide et dynamique | Showrooms, vitrines, RGB/RGBW, scénographie |
| Casambi | Sans fil | Installation flexible | Rénovation, boutiques, restaurants |
| 0–10 V | Analogique | Variation simple | Petites installations et zones fonctionnelles |
Pourquoi utiliser DALI-2 pour des spots sur rail ?
DALI-2 est adapté lorsqu’un magasin doit gérer séparément plusieurs groupes de luminaires. Chaque driver compatible peut être adressé et intégré dans une configuration comprenant des groupes et des scènes.
Dans une boutique de mode, on peut par exemple séparer :
- les spots dirigés vers les présentoirs ;
- l’éclairage des murs ;
- les circulations ;
- les cabines d’essayage ;
- les vitrines.
Le système repose sur la série de normes IEC 62386. Un sous-réseau DALI-2 peut prendre en charge jusqu’à 64 Control Gear et 64 Control Devices, selon l’architecture retenue.
Pour une petite boutique, cette capacité maximale n’a évidemment pas besoin d’être exploitée. L’intérêt de DALI-2 tient surtout à la possibilité de faire évoluer la commande sans refaire toute l’installation.
DALI-2 fonctionne-t-il avec le Tunable White ?
Oui, si le driver et le luminaire sont conçus pour cette fonction.
Le Tunable White permet de faire varier la température de couleur, par exemple entre une lumière plus neutre et une lumière plus chaude. Dans un magasin, cette fonction peut être utilisée pour différentes ambiances ou certains moments de la journée.
La compatibilité doit être vérifiée au niveau du système complet : luminaire, driver, commande et protocole.
Dans quels cas le DMX est-il préférable ?

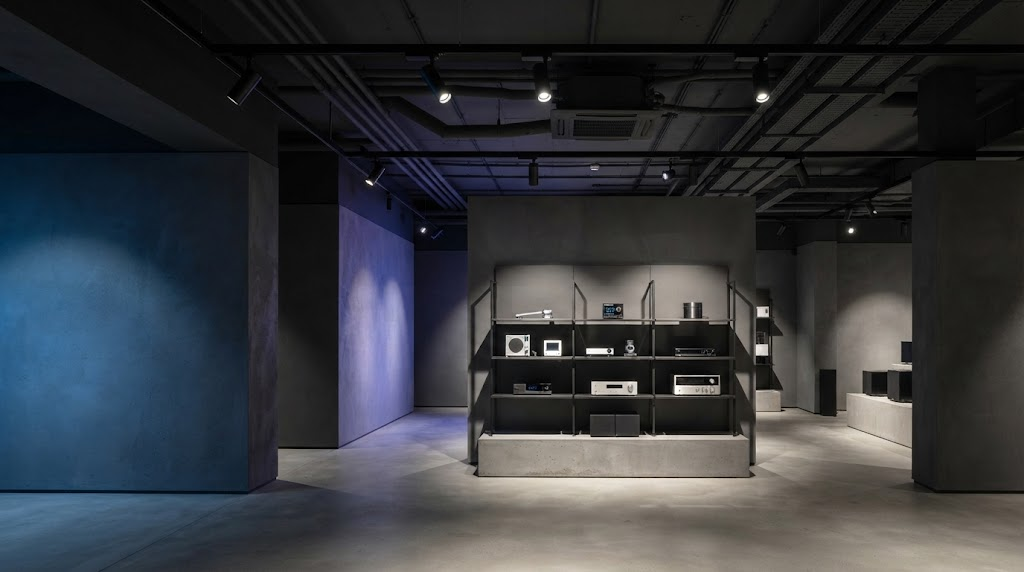

Le DMX prend tout son sens lorsque l’éclairage doit changer rapidement ou produire des effets dynamiques.
Il est particulièrement adapté aux installations RGB et RGBW, aux vitrines programmables et aux espaces où la lumière fait partie de l’expérience visuelle.
Un univers DMX512 dispose de 512 slots de données. Ce chiffre ne correspond pas à 512 luminaires. Un appareil utilisant quatre canaux, par exemple pour du RGBW, occupe quatre slots.
Le DMX est donc souvent utilisé pour :
- les vitrines avec plusieurs ambiances ;
- les showrooms ;
- les installations RGB/RGBW ;
- les espaces événementiels ;
- les projets architecturaux avec changements de lumière.
Quelle est la vitesse du DMX512 ?
Avec un univers utilisant les 512 slots, le taux de rafraîchissement est d’environ 44 Hz dans une configuration standard. Lorsque moins de données sont transmises, le rafraîchissement peut être plus élevé.
Pour une boutique équipée uniquement de spots LED blancs, cette caractéristique n’est généralement pas déterminante. Le choix se joue davantage sur les fonctions recherchées, la compatibilité des équipements et la maintenance du système.

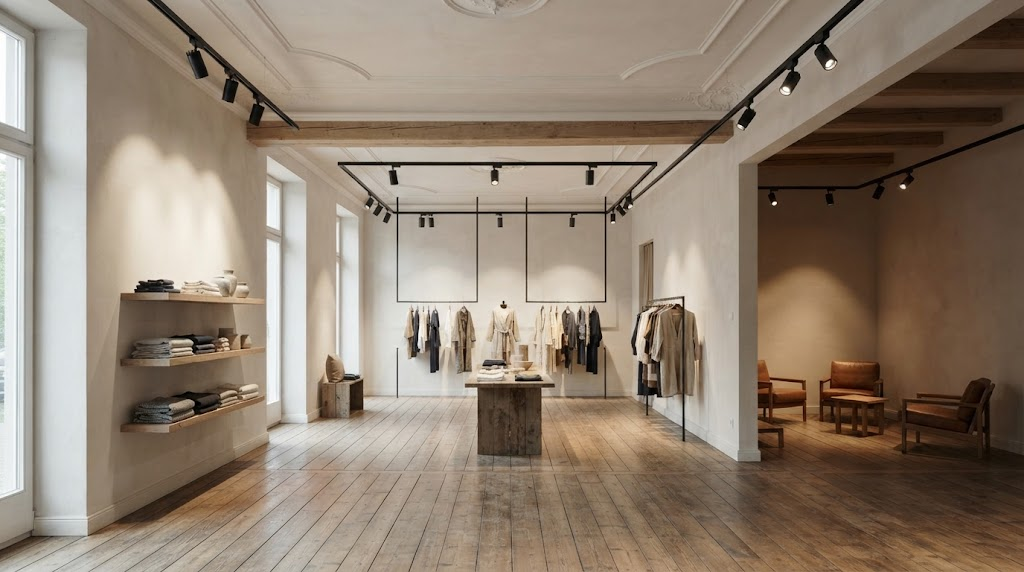

Casambi est-il intéressant pour une rénovation ?
Oui, surtout lorsqu’il est difficile d’ajouter un câblage de commande.
Casambi utilise le Bluetooth Low Energy et une architecture maillée entre les appareils compatibles. Pour une boutique existante, cela peut simplifier certaines modifications de l’installation.
Le système peut être envisagé pour :
- les magasins en rénovation ;
- les restaurants ;
- les petits hôtels ;
- les espaces commerciaux existants ;
- les projets où la disposition des luminaires risque d’évoluer.
Il reste toutefois nécessaire d’alimenter électriquement les luminaires. Seule la communication de commande peut fonctionner sans câblage dédié.
La structure du bâtiment mérite aussi une vérification avant le déploiement. Béton armé, structures métalliques ou cloisons épaisses peuvent avoir une influence sur la communication radio.

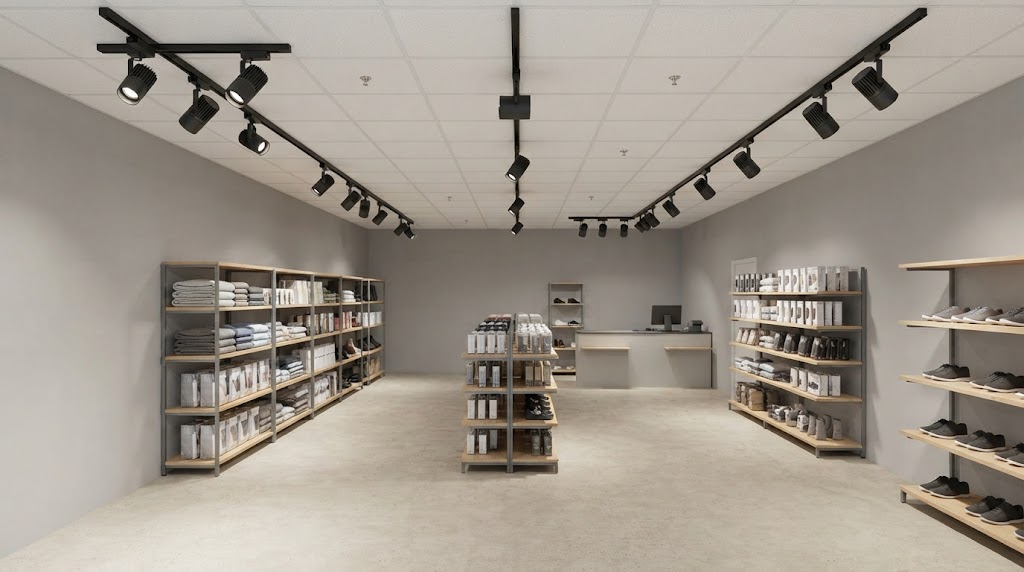

Que peut-on faire avec une commande 0–10 V ?
Le 0–10 V convient lorsque l’objectif est essentiellement de faire varier le niveau lumineux d’une zone.
La commande est analogique et relativement simple à mettre en œuvre. Elle peut être pertinente dans des installations où l’on ne demande ni adressage individuel ni scénarios complexes.
Attention toutefois à ne pas confondre 0–10 V et 1–10 V. Leur fonctionnement n’est pas identique.
Autre point à vérifier : 0 V ne signifie pas automatiquement extinction complète. Le comportement en niveau minimum dépend du driver. Certains permettent le Dim-to-Off, d’autres maintiennent un faible niveau lumineux.
La fiche technique du driver doit donc faire foi.
DALI-2 ou Casambi : quelle solution pour une boutique ?
Le choix dépend principalement de l’infrastructure disponible et de la manière dont l’installation doit être exploitée.
DALI-2
- câblage de commande ;
- adressage individuel ;
- gestion par groupes ;
- scènes programmables ;
- bonne solution pour les installations structurées.
Casambi
- communication sans fil ;
- moins de câblage de commande ;
- intéressant en rénovation ;
- modification des zones plus souple ;
- étude radio nécessaire selon le bâtiment.
Dans un projet neuf, DALI-2 peut naturellement s’intégrer à l’installation électrique. Dans un bâtiment existant, Casambi peut éviter certains travaux de câblage.
DALI-2 ou DMX pour un magasin de mode ?
Pour une boutique classique avec des spots LED blancs, DALI-2 répond généralement mieux aux besoins de gestion par zones. Le DMX devient plus pertinent lorsque la lumière doit évoluer, changer de couleur ou suivre des scénarios dynamiques.
Prenons deux exemples.
Une boutique souhaite gérer séparément l’éclairage général, les murs, les présentoirs et la vitrine. DALI-2 peut répondre à ce besoin sans ajouter une logique de contrôle inutilement complexe.
Un showroom souhaite en revanche passer d’une scène blanche à une scène RGBW, modifier plusieurs groupes simultanément et programmer des séquences. Dans ce cas, le DMX apporte des fonctions plus adaptées.

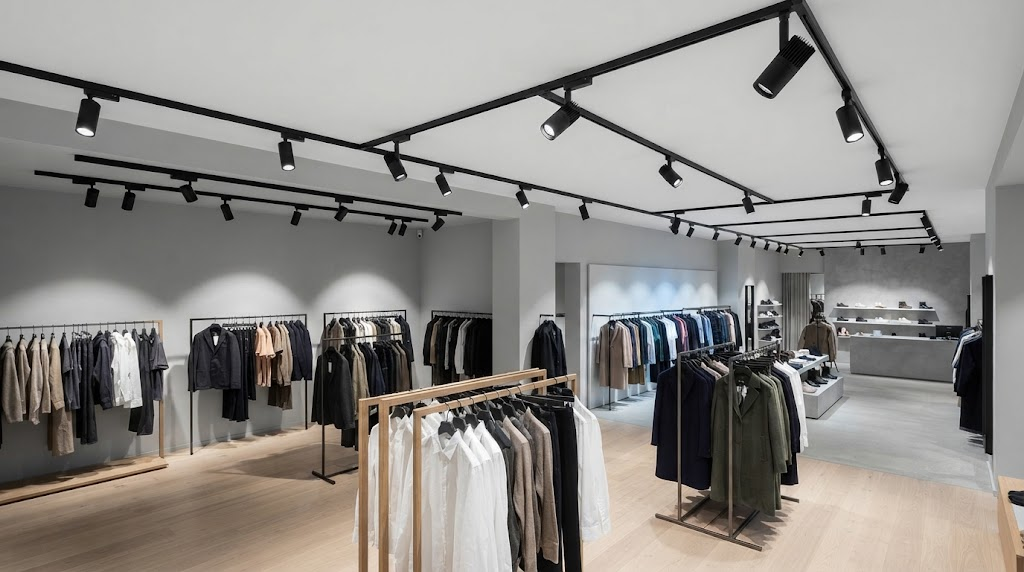

Quel système pour une boutique de mode de 500 m² ?
Sur une surface de 500 m², la première étape consiste à découper le magasin en zones d’éclairage.
Une installation peut par exemple comprendre :
1. Éclairage général
Il assure un niveau lumineux homogène dans les espaces de vente et les circulations.
2. Éclairage d’accentuation
Des faisceaux plus étroits attirent l’attention sur certains produits, tables ou présentoirs.
3. Éclairage mural
Les optiques sont choisies en fonction de la largeur et de la hauteur des surfaces à éclairer.
4. Vitrine
La vitrine peut être commandée séparément afin de fonctionner selon des horaires et des niveaux différents.
5. Cabines et espaces secondaires
Ces zones peuvent avoir leur propre niveau lumineux ou leur propre scène.
Pour les spots sur rail, il n’est pas nécessaire d’utiliser le même angle de faisceau partout. Un faisceau de 15° peut servir à mettre en valeur un produit précis, tandis que 24° ou 36° conviennent davantage à des présentoirs ou surfaces plus larges.
La température de couleur dépend ensuite du concept architectural, des matériaux et des produits. 3500 à 4000 K constitue une plage courante pour un retail contemporain, mais le choix doit être validé sur site lorsque le rendu des couleurs et des matériaux est important.
Que faut-il préciser dans le cahier des charges ?
La compatibilité entre le luminaire, le driver et le système de commande doit être verrouillée avant la commande.
Un cahier des charges sérieux devrait au minimum indiquer :
- Type de rail : monophasé, triphasé ou système spécifique.
- Type de driver : DALI-2, DMX, Casambi, 0–10 V, etc.
- Puissance du luminaire : puissance nominale et éventuelle sélection de puissance.
- Flux lumineux réel : flux du luminaire complet.
- IRC/CRI : particulièrement important dans la mode et le commerce.
- Angle de faisceau : 15°, 24°, 36° ou autre selon la zone.
- Température de couleur : 3000 K, 3500 K, 4000 K ou Tunable White.
- Plage de variation : niveau minimum réellement obtenu.
- Compatibilité de commande : driver, contrôleur et accessoires.
- Maintenance : disponibilité future des drivers et pièces de remplacement.
Cette vérification en amont évite une grande partie des problèmes rencontrés lors de la mise en service.
Comment mettre en service un éclairage sur rail commandé ?
Une installation de commande doit être testée comme un ensemble, pas uniquement comme une série de luminaires.
1. Définir les zones
Identifiez les groupes qui doivent fonctionner indépendamment : vitrine, murs, présentoirs, circulation, caisse, cabines.
2. Vérifier le protocole
Confirmez que les luminaires, drivers, contrôleurs et accessoires utilisent bien le même système de commande prévu au projet.
3. Tester les adresses et les groupes
Chaque luminaire doit apparaître dans la bonne zone et répondre à la commande prévue.
4. Régler les niveaux
Le niveau maximum n’est pas forcément le bon niveau d’exploitation. Les réglages doivent être faits dans les conditions réelles du magasin.
5. Programmer les scènes
Les scènes peuvent correspondre aux horaires d’ouverture, au nettoyage, à la fermeture ou à la mise en valeur de la vitrine.
6. Faire un essai sur site
La dernière vérification doit porter sur la variation, les scènes, les températures de couleur, les éventuels défauts de communication et le comportement après redémarrage.
Un système de commande permet-il de réduire la consommation d’énergie ?
Le protocole ne réduit pas la consommation à lui seul ; les économies viennent de la façon dont l’éclairage est exploité.
Une installation bien réglée peut réduire les heures de fonctionnement et éviter de faire fonctionner toutes les zones à pleine puissance en permanence.
Les leviers sont notamment :
- variation du niveau lumineux ;
- extinction automatique de certaines zones ;
- programmation horaire ;
- commande indépendante de la vitrine ;
- détection de présence lorsque cela est pertinent ;
- scènes adaptées aux différents usages.
Le résultat dépend donc de la puissance installée, des horaires d’ouverture, des réglages et du comportement réel du magasin.
Quelles erreurs éviter lors du choix du système ?
Le problème vient souvent d’une spécification incomplète plutôt que du protocole choisi.
Choisir le protocole trop tôt
Commencer par « DALI ou Casambi ? » sans avoir défini les zones et les scénarios peut conduire à une installation surdimensionnée.
Négliger le driver
Le comportement de la gradation dépend directement du driver. La simple mention « DALI », « DMX » ou « 0–10 V » ne suffit pas toujours.
Oublier l’exploitation future
Un magasin peut changer de mobilier, de concept ou de merchandising. Le système de commande doit pouvoir accompagner ces changements.
Utiliser le même faisceau partout
Un spot destiné à un produit précis n’a pas les mêmes besoins qu’un spot éclairant un mur ou une zone de circulation.
Ne pas prévoir la mise en service
Une installation mal adressée ou mal programmée peut fonctionner techniquement tout en donnant un résultat médiocre dans le magasin.
FAQ sur DALI-2, DMX, Casambi et 0–10 V
Oui. Il permet de contrôler individuellement les luminaires compatibles et de créer des groupes ou des scènes adaptés aux différentes zones du magasin.
Non. Pour des spots LED blancs avec une gestion par zones, DALI-2 ou une solution de variation plus simple peut suffire. Le DMX devient surtout intéressant lorsque des effets dynamiques ou RGB/RGBW sont nécessaires.
Non. Les luminaires doivent toujours être alimentés. C’est la communication de commande qui peut être réalisée sans fil.
Non. Le comportement au niveau minimum dépend du driver utilisé.
Oui, lorsque le luminaire et le driver prennent en charge cette fonction et que l’architecture de commande est correctement prévue.
Non. Les 512 correspondent aux slots de données disponibles dans un univers DMX. Le nombre de luminaires dépend du nombre de canaux utilisés par chaque appareil.
Il faut regarder l’installation existante. Casambi peut être intéressant lorsque le câblage de commande est difficile à ajouter. DALI-2 reste une option solide lorsqu’une infrastructure filaire est disponible ou peut être installée.
Non. Pour une petite installation avec un fonctionnement très simple, une commande basique peut être suffisante. Un système adressable ou sans fil devient surtout intéressant lorsque plusieurs zones ou scénarios doivent être gérés.
DALI-2, DMX, Casambi ou 0–10 V : que retenir ?
Le bon système est celui qui correspond au fonctionnement réel du projet.
- DALI-2 : contrôle numérique individuel, groupes et scènes.
- DMX : changements dynamiques, RGB/RGBW et scénarios lumineux.
- Casambi : commande sans fil et souplesse d’installation.
- 0–10 V : variation analogique simple.
Pour un projet retail, mieux vaut donc commencer par le plan d’éclairage, les zones, les optiques et les usages. Le système de commande vient ensuite.
Cette méthode permet de garder une installation cohérente, facile à exploiter et suffisamment flexible pour accompagner les évolutions du magasin.
