Der er stor forskel på, hvad man har brug for fra et lysstyringssystem. En modebutik med mange flytbare spots har ikke nødvendigvis de samme krav som et showroom med RGBW-effekter eller et kontor, hvor lyset primært skal dæmpes efter dagslys.
DALI-2, DMX, Casambi og 0–10 V løser forskellige opgaver, og valget bør tage udgangspunkt i selve installationen.
DALI-2 giver digital og individuel styring af armaturerne. DMX er især interessant, når lysniveauer og farver skal ændres dynamisk. Casambi gør det muligt at arbejde trådløst, mens 0–10 V er en mere enkel analog løsning.

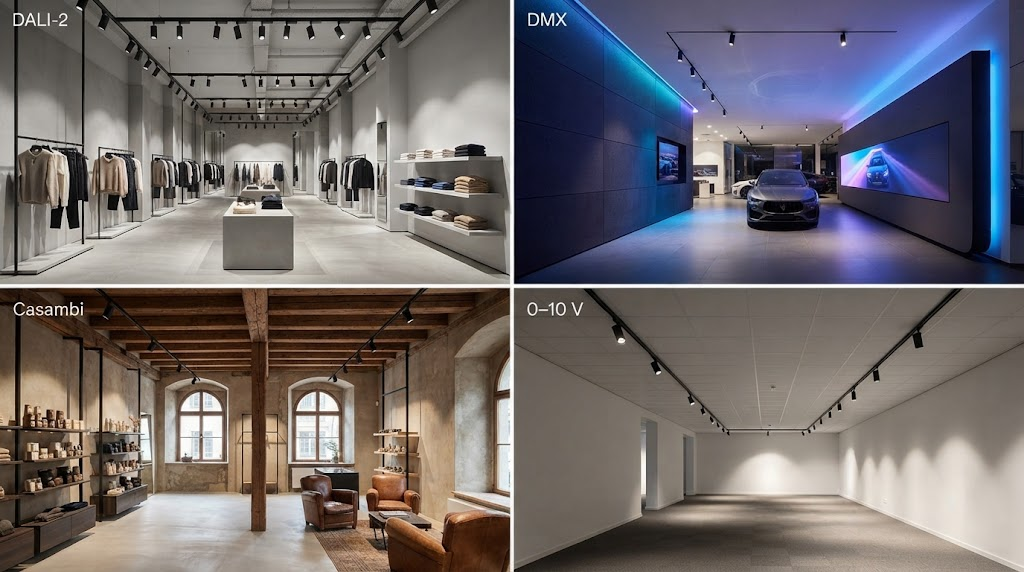

Hvad er den praktiske forskel på DALI-2, DMX, Casambi og 0–10 V?
Det handler først og fremmest om, hvor meget kontrol man ønsker over lyset, og hvordan installationen skal bygges op.
| Funktion | DALI-2 | DMX | Casambi | 0–10 V |
|---|---|---|---|---|
| Signal | Digitalt | Digitalt | Trådløst, digitalt | Analogt |
| Tovejs kommunikation | Ja | Begrænset | Ja | Nej |
| Individuel styring | Ja | Ja | Ja | Normalt nej |
| Grupper | Ja | Ja | Ja | Ja, via installationen |
| Scener | Ja | Ja | Ja | Begrænset |
| Status/feedback | Ja | Begrænset | Ja | Nej |
| Tunable White | Ja, med kompatibelt udstyr | Ja | Ja | Afhænger af driver |
| RGB/RGBW | Muligt | Velegnet | Muligt | Ikke egnet |
| Styrekabel | Ja | Ja | Nej | Ja |
| Typiske projekter | Retail, kontor, hotel | Showroom, scene, dynamisk lys | Renovering, retail, hospitality | Enkel dæmpning |
Der er altså ikke tale om fire versioner af det samme system. De er udviklet med forskellige formål for øje.

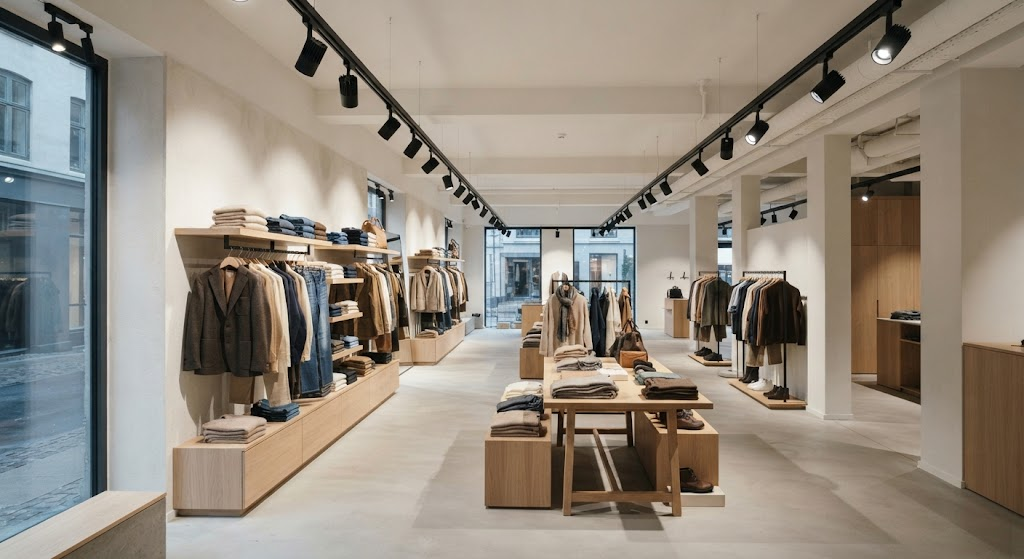

Hvornår giver DALI-2 mening?
DALI-2 er interessant, når man vil kunne ændre og kontrollere belysningen uden at skulle ændre selve installationen hver gang butikken eller lokalet bliver indrettet på en ny måde.
I en butik kan man for eksempel have separate grupper for:
- spots over gulvarealet,
- vægbelysning,
- udstillingsborde,
- prøverum,
- kasseområde,
- baglokaler.
De enkelte armaturer kan samtidig adresseres individuelt, hvis installationen og driverne understøtter det.
DALI-2 bygger på IEC 62386-standardserien. Et DALI-2-subnet kan ifølge DALI Alliance håndtere op til 64 Control Gear og 64 Control Devices, når installationen er dimensioneret efter standardens rammer.
Det er dog ikke et mål i sig selv at komme tæt på maksimum. I større projekter er det vigtigere at få en fornuftig opdeling af installationen, så den er nem at servicere og udvide.
Kan DALI-2 bruges til Tunable White?
Ja, det kan det.
Med kompatible drivere og styringskomponenter kan DALI-2 bruges til at regulere både lysstyrke og farvetemperatur.
Det kan eksempelvis være relevant i en butik, hvor man ønsker:
- 3000 K i et mere stemningspræget område,
- 3500–4000 K til almindelig butiksbelysning,
- en anden indstilling ved rengøring eller vareopfyldning.
Det er dog vigtigt at se på hele kombinationen. Et armatur bliver ikke automatisk DALI-2-kompatibelt eller Tunable White-kompatibelt, bare fordi producenten bruger disse betegnelser i produktbeskrivelsen.
Driveren, styringen og armaturet skal passe sammen.

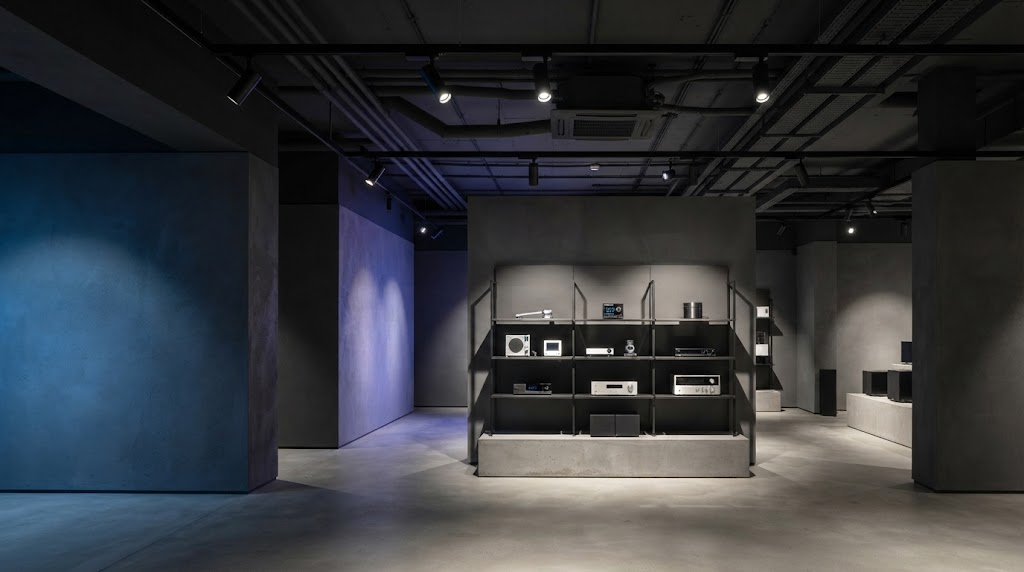

Hvad er DMX egentlig bedst til?
DMX giver mest mening, når lyset skal kunne bevæge sig, skifte farve eller følge forskellige scenarier.
Det er derfor en teknologi, man ofte møder i:
- showrooms,
- oplevelsescentre,
- restauranter,
- arkitektoniske installationer,
- scener,
- butikker med dynamiske lysinstallationer.
DMX512-systemer arbejder med kanaler, og et DMX-univers kan indeholde op til 512 data slots.
Det betyder ikke, at man kan tilslutte 512 armaturer uden videre. Et armatur kan bruge flere kanaler afhængigt af funktionerne.
Et RGBW-armatur kan eksempelvis bruge separate kanaler til rød, grøn, blå og hvid samt yderligere funktioner.
Det er netop her, DMX adskiller sig fra en mere traditionel retailinstallation.
Hvis opgaven blot er at dæmpe 30 hvide spots i tre zoner, er der sjældent nogen grund til at vælge DMX alene på grund af hastigheden.
Er DMX hurtigere end DALI-2?
Ja, DMX er udviklet til meget hurtig og kontinuerlig kanalstyring, men det er ikke nødvendigvis det vigtigste spørgsmål i et retailprojekt.
Ved et komplet DMX512-datapakkeformat med 512 slots ligger den klassiske opdateringsfrekvens omkring 44 Hz. Bruger man færre slots, kan opdateringen ske hurtigere.
Det er en fordel, når ændringer i lysstyrke eller farve skal opleves som flydende.
DALI-2 er bygget med en anden type kommunikation og et andet formål. Her handler det i højere grad om adressering, grupper, scener, status og integration.
Til almindelig butiksbelysning er det derfor sjældent kommunikationshastigheden alene, der bør afgøre valget.

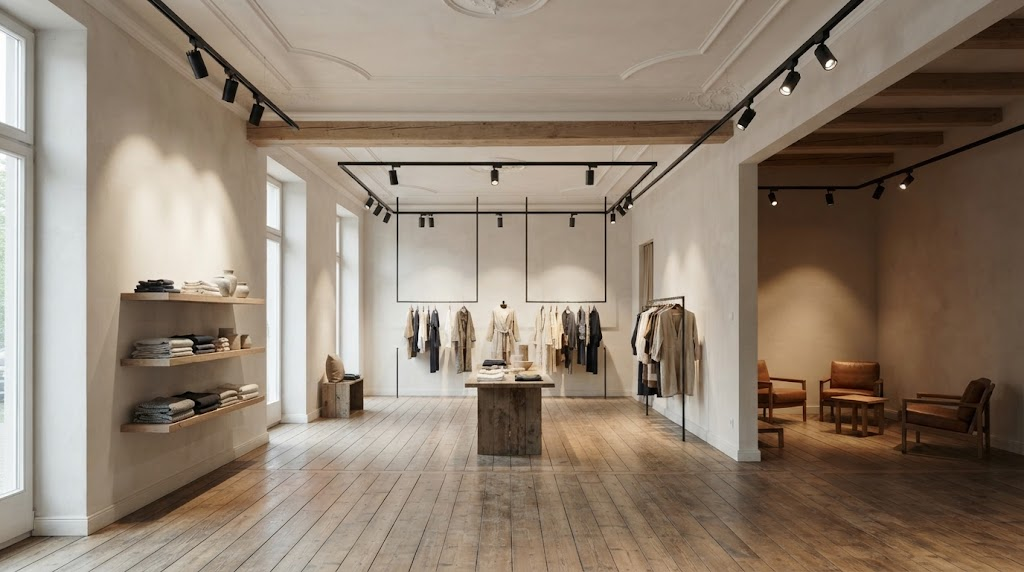

Hvornår er Casambi interessant?
Casambi er især interessant i projekter, hvor man gerne vil undgå at trække nye styrekabler.
Det kan gøre en forskel i eksisterende butikker, hvor strømføringen allerede ligger på plads, men hvor belysningen skal opgraderes.
Typiske eksempler er:
- renovering af eksisterende butikker,
- mindre hoteller,
- restauranter,
- showroomområder,
- ældre bygninger,
- installationer, hvor nye kabler er vanskelige at føre.
Casambi bruger Bluetooth Low Energy-baseret mesh-kommunikation. Det giver en anden installationslogik end et traditionelt kablet system.
Men trådløs betyder ikke, at man kan springe projekteringen over.
Beton, metal, afstande og bygningens indretning kan påvirke kommunikationen. Ved større installationer bør netværket derfor planlægges og testes, før hele projektet låses fast.
Er Casambi helt trådløst?
Selve kommunikationen kan være trådløs, men armaturerne skal stadig have strøm.
Det er en lille detalje, men vigtig i projekteringen. Casambi fjerner ikke behovet for strømforsyning eller korrekt dimensionering af installationen.

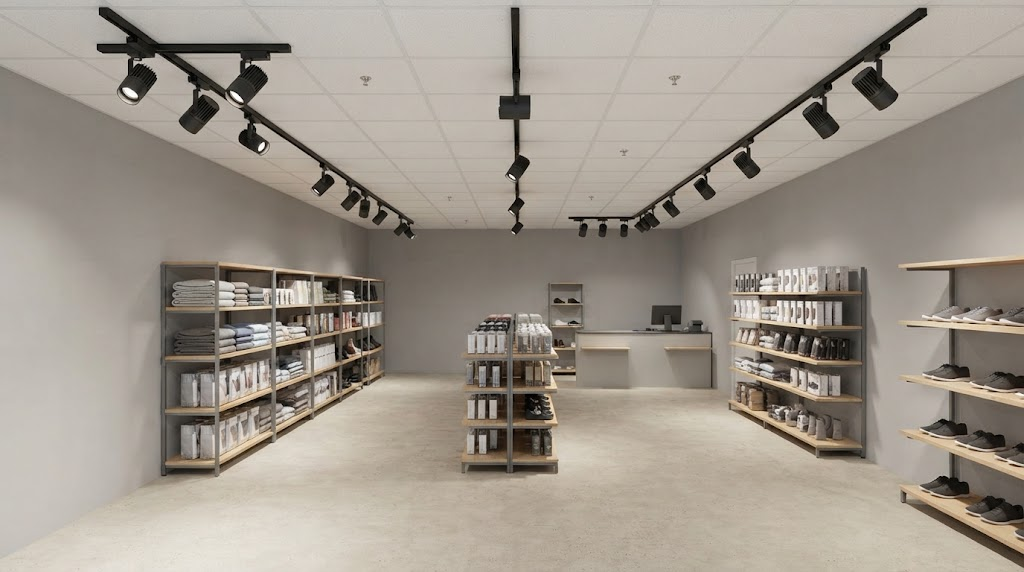

Hvad kan man bruge 0–10 V til?
0–10 V er stadig en praktisk løsning, når behovet er forholdsvis enkelt.
Et analogt signal bruges til at regulere driverens output. Det kan være fint til eksempelvis nogle få faste dæmpningszoner.
Systemet kan være relevant, når man har:
- en enkel installation,
- få zoner,
- kompatible LED-drivere,
- ingen behov for individuel adressering,
- ingen krav om feedback fra armaturerne.
Til gengæld får man ikke den samme fleksibilitet som med et digitalt system.
Man bør også være opmærksom på forskellen mellem 0–10 V og 1–10 V. De to betegnelser bliver nogle gange blandet sammen, men de fungerer ikke nødvendigvis ens.
Det samme gælder dæmpning helt ned til minimumsniveau. 0 V betyder ikke automatisk, at armaturet slukker helt. Det afhænger af driverens konstruktion og specifikation.
DALI-2 eller Casambi – hvad passer bedst til en butik?
Det afhænger især af, om installationen er ny eller eksisterende.
Ved et nyt projekt, hvor styrekabler allerede indgår i elinstallationen, kan DALI-2 være en naturlig løsning.
Ved en renovering kan Casambi være interessant, hvis man gerne vil ændre styringen uden at åbne lofter og vægge for nye kabler.
DALI-2 kan være relevant, når:
- der er tale om et nyt projekt,
- der ønskes kablet styring,
- armaturerne skal kunne adresseres individuelt,
- der er behov for status og feedback,
- belysningen skal integreres med andre bygningssystemer.
Casambi kan være relevant, når:
- projektet er en renovering,
- nye styrekabler er vanskelige at etablere,
- installationen skal kunne ændres løbende,
- trådløs styring er ønsket,
- grupper og scener skal kunne konfigureres fleksibelt.
DALI-2 eller DMX – hvornår skal man vælge hvad?
Forskellen bliver tydelig, når man ser på selve lysopgaven.
DALI-2 passer godt til den daglige styring af belysningen, mens DMX bliver interessant, når belysningen skal være mere dynamisk.
| Behov | Relevant teknologi |
|---|---|
| Individuel styring af hvide trackspots | DALI-2 |
| Gruppe- og scenestyring | DALI-2 |
| Feedback fra drivere | DALI-2 |
| Tunable White | DALI-2 / Casambi / DMX |
| RGBW | DMX / Casambi |
| Hurtige farveskift | DMX |
| Trådløs installation | Casambi |
| Enkel zonedæmpning | 0–10 V |
Det betyder ikke, at en bestemt teknologi kun kan bruges til én opgave. Moderne systemer kan overlappe hinanden betydeligt.
Det afgørende er derfor at se på den konkrete kombination af armatur, driver, styring og installation.

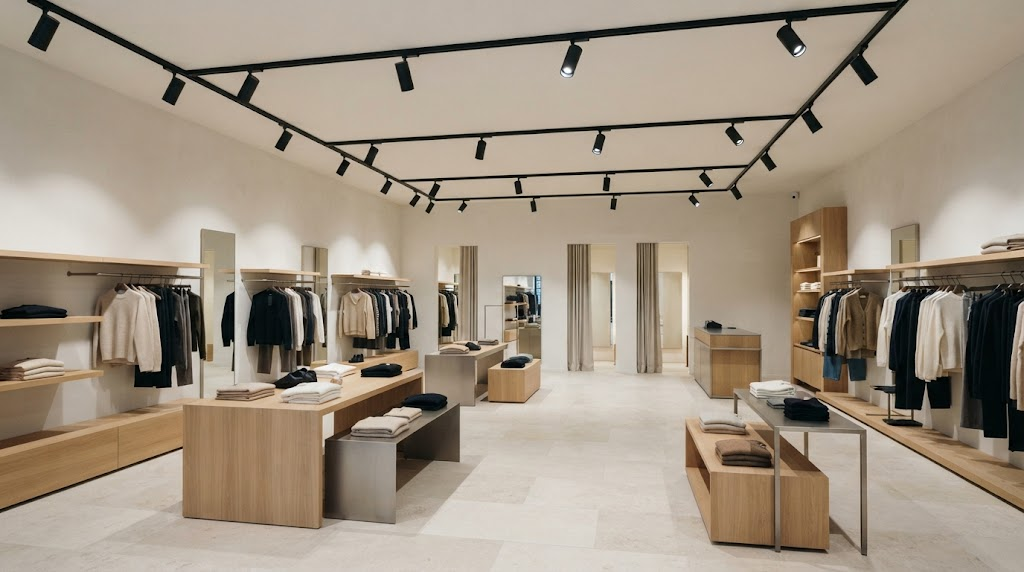

Hvilken styring giver mening i en 500 m² modebutik?
Arealet alene fortæller ikke, hvilket styringssystem der skal bruges. Det er butikkens layout og driftsbehov, der er mere afgørende.
En 500 m² butik kan eksempelvis have separate lyszoner ved:
- indgangen,
- vægdisplay,
- centrale produktområder,
- udstillingsborde,
- prøverum,
- kasse,
- lager og personaleområder.
Hvis spots løbende flyttes efter nye kollektioner, er individuel eller fleksibel zonestyring en klar fordel.
Hvis butikken også arbejder med Tunable White, bør farvetemperaturen indgå i kravspecifikationen fra starten.
Hvis der derimod kun er behov for at dæmpe tre eller fire faste zoner, kan en enklere løsning være nok.
Hvad skal man skrive i en kravspecifikation?
En god specifikation bør være konkret nok til, at armatur, driver og styring kan vurderes som én samlet løsning.
Det bør blandt andet fremgå:
- Styringssystem – DALI-2, DMX, Casambi eller 0–10 V.
- Driver – fabrikat, type og relevante funktioner.
- Dæmpning – ønsket minimumsniveau og eventuel Dim-to-Off.
- Tunable White – hvis farvetemperaturen skal kunne ændres.
- RGB/RGBW – hvis farvet lys indgår i projektet.
- Zoner – hvilke armaturer der skal styres sammen.
- Scener – hvilke driftssituationer der skal kunne vælges.
- Integration – eventuel forbindelse til bygningsautomatik.
- Track-system – mekanisk og elektrisk kompatibilitet.
- Udvidelse – mulighed for flere armaturer senere.
Det sidste punkt bliver ofte overset.
En butik bliver sjældent ved med at se ud præcis som på åbningsdagen. Derfor bør lysstyringen kunne håndtere ændringer i layoutet.
Hvordan planlægger man installationen?
Start med lysfunktionerne, og vælg først derefter protokollen.
1. Del butikken op efter funktion
Se på, hvad de enkelte områder skal bruges til.
Indgang, produktdisplay, prøverum og lager har eksempelvis ikke nødvendigvis samme behov.
2. Fastlæg styringsniveauet
Beslut, om der er brug for individuel styring, zoner, scener, farvetemperatur eller RGBW.
3. Vælg system
Herefter er det lettere at vurdere, om DALI-2, DMX, Casambi eller 0–10 V giver mening.
4. Kontroller driverne
Det er her, mange projekter går galt.
Et armatur kan være fysisk kompatibelt med en skinne, men det betyder ikke nødvendigvis, at den valgte driver fungerer med det ønskede styringssystem.
5. Test før den endelige installation
Test dæmpning, minimumsniveau, Tunable White, grupper, scener og kommunikation.
Ved trådløse løsninger bør man desuden kontrollere netværksforholdene på stedet.
Kan intelligent lysstyring reducere energiforbruget?
Ja, men styringen er kun en del af regnestykket.
Den største effekt kommer, når systemet bruges til at tilpasse lyset til den faktiske drift.
Det kan eksempelvis være:
- lavere lysniveau uden for åbningstid,
- automatisk slukning af bestemte zoner,
- dagslysstyring,
- forskellige indstillinger for åbning og rengøring,
- lavere belysning i områder uden aktivitet.
Et godt styringssystem gør altså ikke automatisk en butik energieffektiv.
Det giver derimod værktøjerne til at bruge lyset mere præcist.
Hvilke fejl ser man oftest?
De samme fejl går igen i mange projekter.
Man vælger styringen før driveren
Styringssystemet skal passe til den driver, der faktisk sidder i armaturet.
Man antager, at alle dæmpbare armaturer dæmper ens
Minimumsniveau, flimmer, dæmpningskurve og Dim-to-Off kan variere.
Man bruger DMX uden at have et reelt behov for dynamisk lys
Flere funktioner betyder ikke nødvendigvis en bedre installation.
Man vælger trådløst uden at teste forholdene på stedet
Radioforhold kan ændre sig betydeligt fra bygning til bygning.
Man glemmer fremtidige ændringer
I retail flyttes spots og produktområder ofte. Styringen bør derfor være lige så fleksibel som butikkens indretning.
FAQ
Ja, hvis trackspotten og driveren understøtter DALI-2, kan armaturerne adresseres individuelt.
Et DALI-2-subnet kan håndtere op til 64 Control Gear og 64 Control Devices inden for standardens rammer. Større installationer kan opbygges med flere subnet eller en passende systemarkitektur.
Ja. Det kræver en kompatibel DMX-driver eller et passende DMX-styringsmodul.
Nej. DMX kan også bruges til hvidt lys, men systemets styrke bliver især tydelig, når flere parametre skal ændres hurtigt og uafhængigt.
Ja, hvis driveren eller det anvendte styringsmodul er Casambi-kompatibelt.
Nej. DALI-2 er et kablet digitalt styringssystem baseret på IEC 62386, mens Casambi anvender trådløs kommunikation baseret på Bluetooth Low Energy.
Ja, hvis LED-driveren understøtter 0–10 V.
Det afhænger af driverens funktion og styringsinput. Et almindeligt 0–10 V-signal giver ikke automatisk Tunable White.
Ja, med kompatible drivere og styringskomponenter.
DMX er en veletableret løsning til RGBW og dynamisk flerkanalsstyring. Casambi og andre digitale systemer kan også bruges, hvis de valgte komponenter understøtter RGBW.
Nej. En lille butik med få faste zoner kan sagtens klare sig med en enklere løsning. Behovet for intelligent styring vokser typisk, når der kommer flere zoner, individuelle armaturer, scener, Tunable White, integration eller hyppige ændringer i butiksindretningen.
Konklusion
Det rigtige styringssystem er det, der løser den konkrete lysopgave uden at gøre installationen unødigt kompliceret.
DALI-2 er et stærkt valg til digital, individuel og integreret styring af almindelig professionel belysning.
DMX giver mest mening, når lysniveauer, farver og scener skal ændres dynamisk.
Casambi er interessant, når trådløs kommunikation kan gøre installationen enklere, især ved renoveringer.
0–10 V kan være helt tilstrækkeligt, når der kun er brug for enkel analog dæmpning.
I sidste ende bør man ikke vælge styring isoleret fra resten af projektet. Track, driver, LED-modul og styringssystem skal fungere som én samlet løsning.
