Für Schienenbeleuchtung gibt es nicht die eine richtige Steuerung. DALI-2 eignet sich für adressierbare und überwachte Beleuchtungsanlagen, DMX für dynamische Lichtinszenierungen, Casambi für drahtlose Anwendungen und 0–10 V für einfache Dimmzonen.
Bei der Planung von Retail-, Shop-, Hotel- oder Bürobeleuchtung wird die Steuerung häufig erst festgelegt, wenn Leuchten und Stromschienen bereits ausgewählt sind. Das kann später zu unnötigen Anpassungen führen.
Besser ist es, die Steuerungsanforderungen früh zu klären. Entscheidend sind dabei nicht nur die Leuchten, sondern auch LED-Treiber, Stromschiene, Verkabelung, Sensoren, Bedienung und die gewünschte Erweiterbarkeit.

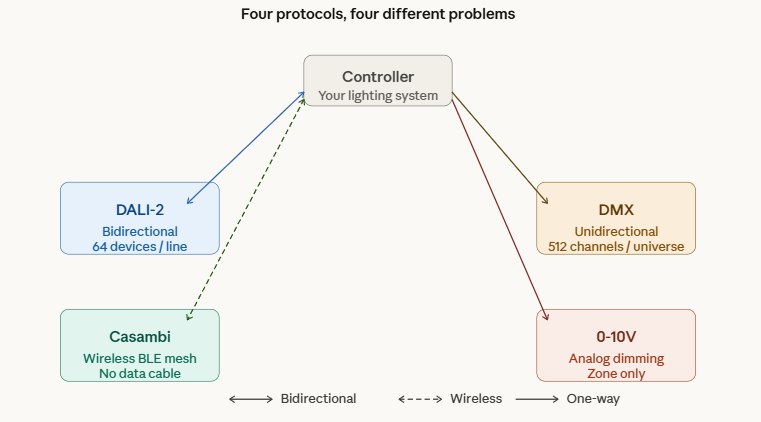

Was unterscheidet DALI-2, DMX, Casambi und 0–10 V?
Die vier Systeme unterscheiden sich vor allem bei Kommunikation, Adressierung, Verkabelung und den möglichen Steuerfunktionen.
| Merkmal | DALI-2 | DMX | Casambi | 0–10 V |
|---|---|---|---|---|
| Übertragung | digital, kabelgebunden | digital, kabelgebunden | drahtlos | analog |
| Kommunikation | bidirektional | primär Steuerdaten | drahtloses Mesh | Steuerspannung |
| Einzeladressierung | ja | ja, über Kanalzuordnung | ja | nein |
| Gruppen | ja | ja | ja | über Verdrahtung/Zonen |
| Szenen | ja | ja | ja | eingeschränkt |
| Rückmeldung | ja, abhängig vom Gerät | nicht Bestandteil des klassischen DMX512 | systemabhängig | nein |
| Tunable White | mit geeigneten DALI-Geräten | ja | mit kompatiblen Geräten | nicht über das reine Signal |
| RGB/RGBW | mit geeigneten Geräten | sehr gut geeignet | mit kompatiblen Geräten | nicht über das reine Signal |
| Zusätzliche Datenleitung | normalerweise ja | ja | nicht zwingend | ja |
| Typische Anwendung | Retail, Büro, Hotel, Museum | Showroom, Event, dynamische Beleuchtung | Retrofit, Retail, Hospitality | einfache Dimmzonen |
Die Tabelle zeigt den grundsätzlichen Unterschied. Die tatsächliche Funktion hängt immer von LED-Treiber, Steuergerät und Systemarchitektur ab.
Wann ist DALI-2 die richtige Wahl?
DALI-2 passt besonders gut, wenn einzelne Leuchten adressiert, Gruppen gebildet, Szenen gespeichert und Betriebsinformationen aus der Beleuchtungsanlage ausgelesen werden sollen.
DALI-2 basiert auf der Normenfamilie IEC 62386. Anders als bei einer einfachen analogen Dimmung können Steuerbefehle und Rückmeldungen digital verarbeitet werden.
Für eine Retailfläche bedeutet das zum Beispiel:
- Einzelne Tracklights steuern: Ein bestimmter Spot kann separat geregelt werden.
- Leuchtengruppen bilden: Wandbeleuchtung, Verkaufsfläche und Schaufenster können getrennt organisiert werden.
- Szenen speichern: Für Öffnungszeiten, Reinigung oder Abendbetrieb lassen sich unterschiedliche Lichtniveaus hinterlegen.
- Sensoren integrieren: Präsenz- und Tageslichtsensoren können in das Steuerungskonzept eingebunden werden.
- Betriebsdaten erfassen: Unterstützte DALI-2-Geräte können Status-, Energie- und Diagnosedaten bereitstellen.
Die DALI Alliance nennt für ein DALI-2-Subnetz bis zu 64 Control Gear und 64 Control Devices. Für größere Anlagen können mehrere Segmente beziehungsweise übergeordnete Systeme eingesetzt werden.
Was bringt DALI-2 im Retail?
DALI-2 ist vor allem dann interessant, wenn sich eine Verkaufsfläche regelmäßig verändert und die Beleuchtung entsprechend flexibel bleiben soll.
Ein Modegeschäft kann beispielsweise unterschiedliche Beleuchtungsgruppen für Schaufenster, Eingang, Mittelraum, Wandflächen und Kasse definieren.
Wird die Verkaufsfläche später umgebaut, lassen sich Gruppen und Szenen bei einer entsprechend geplanten Anlage neu konfigurieren, ohne die gesamte Beleuchtungslogik neu aufzubauen.

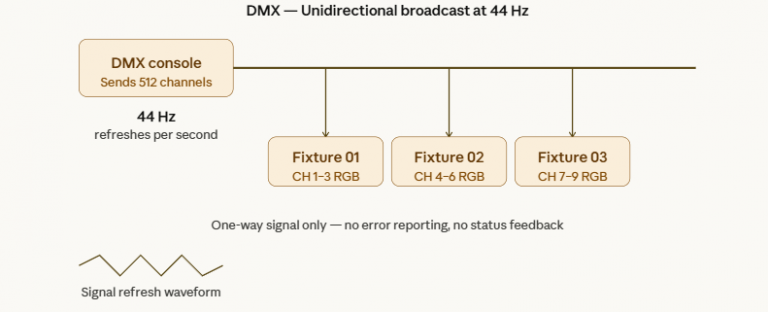

Wann sollte man DMX einsetzen?
DMX ist für Anwendungen interessant, bei denen Licht schnell und präzise über mehrere Kanäle verändert werden soll.
DMX512 stammt aus der Veranstaltungstechnik und wird heute auch für Architektur-, Showroom- und Medienbeleuchtung eingesetzt.
Ein DMX512-Universe stellt 512 Daten-Slots zur Verfügung. Diese Zahl entspricht nicht automatisch 512 Leuchten, denn ein Gerät kann je nach Funktion mehrere Kanäle benötigen.
Ein RGBW-Spot kann beispielsweise mehrere Kanäle für Rot, Grün, Blau und Weiß verwenden.
Wo spielt DMX seine Stärke aus?
- Dynamische Schaufenster: Lichtfarben und Helligkeiten können zeitabhängig verändert werden.
- Showrooms: Licht kann mit Präsentationen und anderen Medien kombiniert werden.
- RGB/RGBW-Beleuchtung: Mehrere Farbkanäle lassen sich separat steuern.
- Events: Lichtsequenzen können schnell verändert und synchronisiert werden.
- Architekturbeleuchtung: Dynamische Szenen und Farbverläufe sind möglich.
Für eine normale Verkaufsfläche, auf der hauptsächlich weiße Tracklights gedimmt und gruppiert werden sollen, sind diese Funktionen dagegen nicht zwingend erforderlich.
Ist DMX schneller als DALI-2?
DMX ist für schnelle, kontinuierliche Lichtänderungen ausgelegt, während DALI-2 stärker auf Gebäude- und Architekturbeleuchtung mit adressierbaren Geräten, Gruppen und Rückmeldungen ausgerichtet ist.
Bei DMX512 können bei voller Nutzung eines Datenpakets Aktualisierungsraten von ungefähr 44 Hz erreicht werden. Wird nur ein Teil der verfügbaren Daten-Slots genutzt, sind höhere Aktualisierungsraten möglich.
Das macht DMX interessant für bewegte Lichtstimmungen und dynamische Farbänderungen.
DALI-2 verfolgt einen anderen Ansatz und ist deshalb nicht einfach als „langsameres DMX“ zu verstehen.

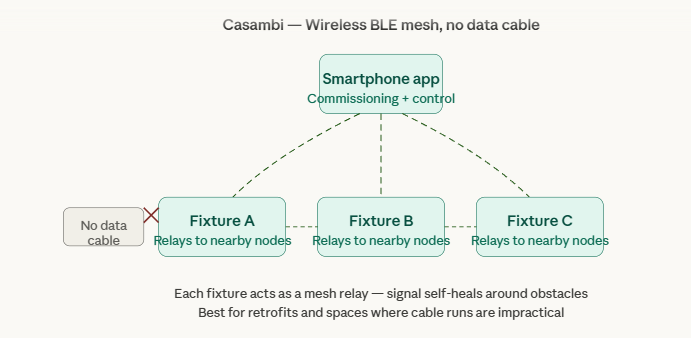

Wann eignet sich Casambi?
Casambi eignet sich besonders für Projekte, bei denen eine drahtlose Steuerung gewünscht wird oder zusätzliche Steuerleitungen nur mit großem Aufwand verlegt werden könnten.
Casambi nutzt Bluetooth Low Energy und ein drahtloses Mesh-Netzwerk. Die Konfiguration und Bedienung kann über die Casambi-App erfolgen.
Das kann bei bestehenden Verkaufsflächen interessant sein.
Typische Einsatzfälle
- Retrofit: Bestehende Beleuchtung wird modernisiert, ohne umfangreiche neue Steuerleitungen zu verlegen.
- Historische Gebäude: Wände, Decken oder bestehende Oberflächen sollen möglichst wenig verändert werden.
- Boutiquen: Lichtgruppen und Szenen können flexibel angepasst werden.
- Hotels und Gastronomie: Unterschiedliche Lichtstimmungen lassen sich für verschiedene Betriebszeiten konfigurieren.
- Flexible Verkaufsflächen: Änderungen am Store-Konzept können einfacher in der Beleuchtungssteuerung nachvollzogen werden.
Casambi nennt für ein einzelnes Netzwerk aktuell bis zu 250 Geräte. Bei größeren Anlagen muss die Netzwerkstruktur entsprechend geplant werden.
Ist Casambi komplett kabellos?
Nein. Die Leuchten benötigen weiterhin eine elektrische Versorgung; drahtlos ist die Kommunikation zwischen den kompatiblen Steuerungskomponenten.
Dieser Unterschied wird in der Praxis häufig übersehen.
Eine Casambi-Schienenleuchte benötigt also weiterhin einen Anschluss an die Stromversorgung. Eine zusätzliche klassische Steuerleitung kann jedoch je nach eingesetzter Hardware entfallen.
Funktioniert Casambi in jedem Gebäude?
Die Funkbedingungen müssen vor allem bei Stahlbeton, Metallkonstruktionen und größeren Entfernungen geprüft werden.
Ein Mesh-Netzwerk kann Kommunikationswege über andere Geräte nutzen. Trotzdem beeinflussen Gebäudestruktur, Gerätepositionierung und Funkumgebung die tatsächliche Reichweite und Stabilität.
Bei größeren Projekten ist deshalb ein Testaufbau sinnvoll.

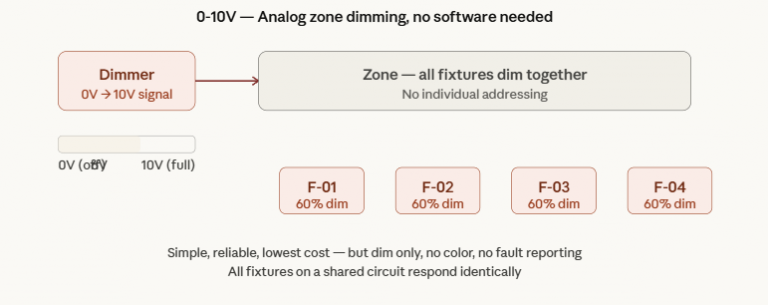

Wann reicht 0–10 V aus?
0–10 V ist eine einfache analoge Lösung für die Helligkeitsregelung und kann sinnvoll sein, wenn keine individuelle digitale Steuerung benötigt wird.
Das Prinzip ist vergleichsweise unkompliziert: Ein kompatibler LED-Treiber verarbeitet ein analoges Steuersignal und verändert entsprechend den Lichtstrom.
Wichtig ist allerdings, die technischen Daten des jeweiligen Treibers zu prüfen. Das Verhalten bei 0 V, die minimale Dimmstufe und die Frage, ob „Dim-to-Off“ unterstützt wird, sind nicht bei jedem Gerät identisch.
Auch 0–10 V und 1–10 V dürfen nicht ohne Prüfung gleichgesetzt werden.
Wo passt 0–10 V?
- Einfache Verkaufsflächen: Mehrere Leuchten werden gemeinsam gedimmt.
- Nebenbereiche: Lager, Backoffice oder Funktionsräume benötigen oft keine individuelle Leuchtensteuerung.
- Kleine Gewerbeprojekte: Die Steuerungsanforderungen bleiben überschaubar.
- Bestehende Anlagen: Eine analoge Dimmstruktur kann bei geeigneten Treibern weiter genutzt werden.
Wo liegen die Grenzen?
Das reine 0–10-V-Signal bietet keine digitale Einzeladressierung und keine bidirektionale Kommunikation wie DALI-2.
Sollen beispielsweise 30 Tracklights einzeln gesteuert, überwacht und verschiedenen Szenen zugeordnet werden, ist eine digitale Steuerung meist besser für diese Aufgabe geeignet.
DALI-2 oder Casambi für ein Retailprojekt?
DALI-2 und Casambi können ähnliche Beleuchtungsaufgaben lösen, unterscheiden sich aber grundlegend bei der Kommunikationsarchitektur.
DALI-2 arbeitet klassisch über einen kabelgebundenen Bus. Casambi nutzt eine drahtlose Kommunikation.
Für die Entscheidung sind deshalb drei Punkte besonders wichtig:
- Ist eine zusätzliche Datenverkabelung problemlos möglich?
- Soll die Anlage drahtlos erweitert oder umgebaut werden können?
- Welche Anforderungen bestehen an Gebäudeautomation, Diagnose und zentrale Verwaltung?
Bei einem Neubau kann eine strukturierte DALI-2-Installation gut in die Elektroplanung integriert werden.
Bei einem bestehenden Store kann eine drahtlose Lösung interessant sein, wenn neue Steuerleitungen nur mit erheblichem Aufwand installiert werden könnten.
DALI-2 oder DMX für Tracklights?
DALI-2 eignet sich eher für die strukturierte Gebäude- und Retailbeleuchtung, während DMX seine Stärken bei dynamischen Lichtinszenierungen ausspielt.
Ein typisches Beispiel:
DALI-2
- Allgemeine Verkaufsbeleuchtung
- Wandbeleuchtung
- Schaufenster-Grundbeleuchtung
- Präsenzsteuerung
- Tageslichtregelung
- Szenen
DMX
- RGBW-Akzente
- Dynamische Schaufenster
- Farbwechsel
- Lichtsequenzen
- Eventbeleuchtung
- Medien- und Showroom-Inszenierung
Beide Systeme können in einer übergeordneten Anlage kombiniert werden, wenn geeignete Controller oder Gateways eingesetzt werden.
Kann DALI-2 Tunable White steuern?
Ja, geeignete DALI-2-Komponenten können Tunable White über entsprechende DALI-Funktionen steuern.
Für Farbsteuerung ist insbesondere Device Type 8 (DT8) relevant.
Bei einer Tunable-White-Schienenleuchte werden dabei beispielsweise zwei LED-Kanäle für unterschiedliche Farbtemperaturbereiche angesteuert.
Die genaue Funktion hängt vom LED-Treiber und der verwendeten Steuerung ab. Deshalb sollte eine Ausschreibung nicht nur „DALI-2 Tunable White“ enthalten, sondern den gewünschten Treibertyp und die benötigte Funktion eindeutig definieren.
Kann man mit 0–10 V Tunable White steuern?
Das reine 0–10-V-Signal ist zunächst eine Helligkeitsschnittstelle und steuert nicht automatisch die Farbtemperatur.
Für Tunable White sind zusätzliche beziehungsweise dafür ausgelegte Steuerkanäle erforderlich.
Deshalb sollte bei einer Tunable-White-Leuchte immer geprüft werden:
- Welche Schnittstelle besitzt der Treiber?
- Wie viele Steuerkanäle werden benötigt?
- Welche Farbtemperaturbereiche werden unterstützt?
- Wie wird die Farbtemperatur gespeichert?
- Welche Steuerung beziehungsweise welches Gateway wird verwendet?
Wie plant man eine Schienenbeleuchtung mit Steuerung richtig?
Die Steuerung sollte bereits vor der Auswahl von LED-Treiber und Trackadapter festgelegt werden.
1. Steuerungsziel definieren
Zuerst wird festgelegt, was die Beleuchtung tatsächlich können muss.
Dazu gehören:
- Ein/Aus
- Dimmen
- Einzeladressierung
- Gruppen
- Szenen
- Tunable White
- RGB/RGBW
- Präsenzsteuerung
- Tageslichtregelung
- Energieüberwachung
- Diagnose
- Gebäudeautomation
Ohne diese Definition ist die Auswahl des Steuerungssystems unnötig unscharf.
2. LED-Treiber festlegen
Der LED-Treiber entscheidet wesentlich darüber, welche Steuerung später möglich ist.
Ein mechanisch passender Trackspot ist nicht automatisch elektrisch mit jeder Steuerung kompatibel.
Bei der Spezifikation sollten deshalb mindestens folgende Angaben zusammenpassen:
- LED-Modul
- Leistung
- Dimmart
- LED-Treiber
- Steuerprotokoll
- Trackadapter
- Netzspannung
- gewünschte Lichtfunktion
3. Stromschiene prüfen
Bei einer gesteuerten Schienenbeleuchtung muss nicht nur der Leuchtenkopf, sondern das gesamte Track-System betrachtet werden.
Zu prüfen sind:
- 1-Phasen- oder 3-Phasen-Schiene
- Leiterkonfiguration
- Steuerkontakte
- Adapter
- elektrische Belastbarkeit
- DALI-Kompatibilität
- gegebenenfalls DMX-Infrastruktur
- Montage und Verdrahtung
Die genaue Leiterzahl darf nicht pauschal aus dem verwendeten Steuerprotokoll abgeleitet werden.
4. Leuchtengruppen festlegen
Die Gruppenstruktur sollte sich an der Nutzung des Raums orientieren.
Für einen Fashion Store können beispielsweise folgende Zonen sinnvoll sein:
- Schaufenster
- Eingang
- Hauptverkaufsfläche
- Wandpräsentation
- Mittelraum
- Umkleiden
- Kasse
So bleibt die Beleuchtung auch bei späteren Änderungen übersichtlich.
5. Szenen definieren
Szenen sollten einen konkreten Betriebszustand abbilden und nicht nur unterschiedliche Helligkeitswerte sammeln.
Beispiele:
- Verkaufsbetrieb
- Schaufenster
- Reinigung
- Warenannahme
- Abendbetrieb
- Sonderaktion
Dadurch wird die Steuerung für das Personal einfacher.

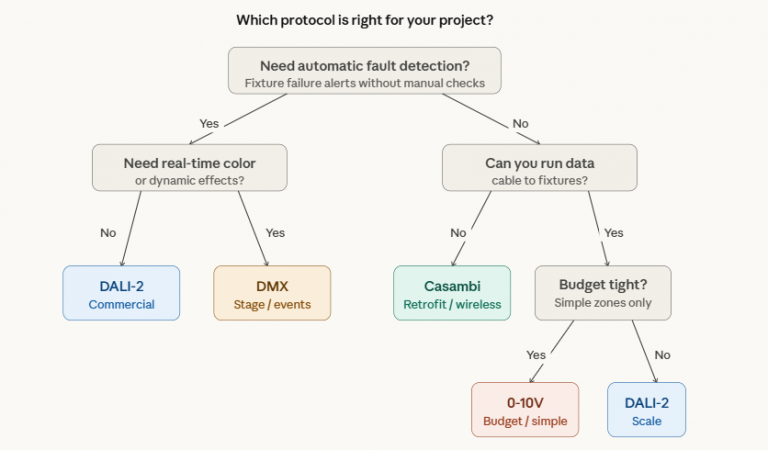

Welche Steuerung passt zu welchem Projekt?
Die Anwendung entscheidet über die passende Architektur.
| Projekt | Häufig relevante Lösung | Typische Anforderung |
|---|---|---|
| Fashion Store | DALI-2 / Casambi | flexible Gruppen und Szenen |
| Flagship Store | DALI-2 + gegebenenfalls DMX | Grundbeleuchtung plus Inszenierung |
| Showroom | DMX / DALI-2 | dynamische Akzente |
| Museum | DALI-2 | präzise Lichtsteuerung |
| Hotel | DALI-2 / Casambi | Szenen und flexible Bedienung |
| Retrofit | Casambi / vorhandene Schnittstelle | geringe Eingriffe in die Bausubstanz |
| Büro | DALI-2 | Sensorik und Zonen |
| Lager/Nebenraum | 0–10 V | einfache Dimmung |
Diese Tabelle beschreibt typische Einsatzbereiche, keine verbindliche Systemauswahl.
Welche Steuerung eignet sich für einen 500-m²-Fashion-Store?
Bei einem 500-m²-Fashion-Store sollte die Steuerung vor allem nach Leuchtenanzahl, Zonen, Sensorik, Umbauhäufigkeit und gewünschter Gebäudeintegration ausgewählt werden.
Ein mögliches Konzept kann so aussehen:
- DALI-2 für die Hauptbeleuchtung: Einzelne Tracklights und Gruppen werden digital verwaltet.
- Casambi für ein Retrofit: Sinnvoll, wenn zusätzliche Steuerleitungen vermieden werden sollen.
- DMX für dynamische Schaufenster: Geeignet, wenn RGBW oder schnelle Lichtsequenzen vorgesehen sind.
- 0–10 V für einfache Nebenbereiche: Ausreichend, wenn lediglich gemeinsame Dimmung erforderlich ist.
Entscheidend ist nicht die Verkaufsfläche allein. Zwei Stores mit gleicher Fläche können aufgrund von Leuchtenanzahl, Raumgeometrie und Steuerungsanforderungen völlig unterschiedliche Systeme benötigen.
Was ist bei einem internationalen Retail-Rollout wichtig?
Bei mehreren Filialen sollte die Steuerung standardisiert werden, damit Planung, Inbetriebnahme und Wartung nicht bei jeder Filiale neu beginnen.
1. Leuchten standardisieren
Möglichst wenige Leuchten- und Treibervarianten erleichtern Einkauf, Ersatzteilhaltung und Wartung.
2. Steuerung standardisieren
Ein einheitlicher Steuerungsstandard reduziert die Unterschiede zwischen einzelnen Filialen.
3. Adressierung dokumentieren
Jede Leuchte beziehungsweise Gruppe sollte eindeutig dokumentiert werden.
4. Szenen vereinheitlichen
Grundszenen sollten über verschiedene Filialen hinweg ähnlich aufgebaut sein.
5. Inbetriebnahme dokumentieren
Die finale Konfiguration sollte zusammen mit Schaltplänen, Adressen, Treiberdaten und Szenen übergeben werden.
Gerade bei internationalen Rollouts spart eine solche Dokumentation später Zeit bei Umbauten und Serviceeinsätzen.
Was sollte im Leistungsverzeichnis stehen?
Eine gute Ausschreibung beschreibt nicht nur die Leuchte, sondern die komplette Steuerungskette.
Zum Beispiel:
- LED-Trackspot
- Leistung
- Lichtstrom
- CRI
- Farbtemperatur
- Abstrahlwinkel
- LED-Treiber
- Dimmfunktion
- Steuerprotokoll
- Trackadapter
- Stromschienentyp
- Gruppensteuerung
- Szenen
- Sensorik
- gegebenenfalls Tunable White
- gegebenenfalls RGB/RGBW
- Inbetriebnahme
- Dokumentation
Damit wird verhindert, dass später zwar mechanisch passende Tracklights geliefert werden, die verwendeten Treiber aber nicht zur geplanten Steuerung passen.
Häufige Fragen zu DALI-2, DMX, Casambi und 0–10 V
DALI-2 ist ein digitaler, bidirektionaler Beleuchtungsstandard für adressierbare Leuchten und Steuergeräte.
Er eignet sich besonders für Gruppen, Szenen, Sensorik sowie – bei unterstützten Geräten – Status-, Energie- und Diagnosedaten.
DMX ist ein digitales Steuerprotokoll, das besonders für schnelle und mehrkanalige Lichtsteuerung eingesetzt wird.
Es ist deshalb häufig bei dynamischer Architektur-, Showroom- und Veranstaltungsbeleuchtung zu finden.
Casambi ist ein drahtloses Beleuchtungssteuerungssystem auf Basis von Bluetooth Low Energy und Mesh-Kommunikation.
Es eignet sich besonders für Installationen, bei denen eine zusätzliche Steuerverkabelung vermieden werden soll.
0–10 V ist eine analoge Schnittstelle zur Helligkeitssteuerung kompatibler LED-Treiber.
Sie ist einfach aufgebaut, bietet aber nicht die digitale Einzeladressierung und Rückmeldung von DALI-2.
Ja, DALI-2 eignet sich gut für Retail, wenn einzelne Leuchten, Gruppen, Szenen und Sensoren flexibel gesteuert werden sollen.
Nicht unbedingt.
Wenn hauptsächlich weiße Tracklights gedimmt und gruppiert werden sollen, können DALI-2, Casambi oder 0–10 V je nach Projektanforderung ausreichen.
Ja, insbesondere wenn eine zusätzliche Steuerleitung nur mit größerem baulichem Aufwand installiert werden könnte.
Die Funkbedingungen des Gebäudes sollten vor der Serieninstallation geprüft werden.
Ja, sofern die verwendeten Controller oder Gateways die erforderliche Integration unterstützen.
Ein typisches Konzept ist DALI-2 für die funktionale Beleuchtung und DMX für dynamische RGBW- oder Showroom-Beleuchtung.
DALI-2 mit geeigneten DT8-Komponenten, DMX und Casambi können Tunable White unterstützen.
Die Kompatibilität muss immer zwischen LED-Treiber, Leuchte und Steuerung geprüft werden.
DALI-2, DMX, Casambi oder 0–10 V – die Kurzfassung
DALI-2 steht für digitale, adressierbare Beleuchtungssteuerung; DMX für schnelle dynamische Lichtsteuerung; Casambi für drahtlose Flexibilität; 0–10 V für einfache analoge Dimmung.
| Wenn benötigt wird … | Relevantes System |
|---|---|
| Einzeladressierung | DALI-2 / DMX / Casambi |
| Gruppen und Szenen | DALI-2 / DMX / Casambi |
| Diagnose und Rückmeldung | DALI-2, abhängig von Geräten |
| Schnelle Lichtanimation | DMX |
| RGB/RGBW | DMX / geeignete DALI-2- oder Casambi-Komponenten |
| Drahtlose Steuerung | Casambi |
| Einfache Zonen-Dimmung | 0–10 V |
| Gebäudeintegration | häufig DALI-2 |
| Retrofit ohne zusätzliche Steuerleitung | häufig Casambi |
Fazit: Worauf kommt es bei der Auswahl wirklich an?
Nicht das Steuerungsprotokoll allein entscheidet über die Qualität einer Schienenbeleuchtung, sondern das Zusammenspiel aus Leuchte, LED-Treiber, Stromschiene, Steuerung und Gebäudeanforderungen.
Für eine klassische Retailbeleuchtung mit adressierbaren Leuchten ist DALI-2 eine naheliegende technische Option. Für dynamische Lichtinszenierungen bietet DMX die passenden Funktionen. Bei Retrofit-Projekten kann eine drahtlose Casambi-Lösung die Planung vereinfachen. Wenn lediglich mehrere Leuchten gemeinsam gedimmt werden sollen, kann 0–10 V ausreichend sein.
Die Auswahl sollte deshalb mit vier Fragen beginnen:
Was soll gesteuert werden? Wie individuell muss die Steuerung sein? Welche Verkabelung ist vorhanden? Und soll die Anlage später erweitert oder umgebaut werden können?
Wer diese vier Punkte vor der Leuchtenbestellung klärt, vermeidet viele der typischen Kompatibilitätsprobleme bei modernen Tracklighting-Projekten.
